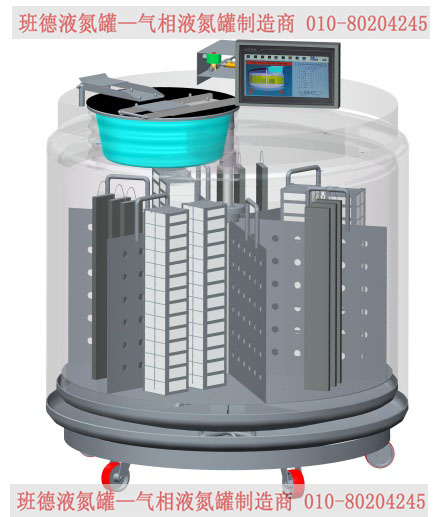

YDD-850氣相液氮罐-氣相液氮罐系統
| 型???????號?? | YDD-850 |
| 參???????數?? |
液氮凍庫內安裝低氧報警系統，自動排風抽氣，防止操作環境的氧氣濃度過高而造成人員窒息的危險。氣相液氮罐系統廣泛的適用于大型畜牧凍精站、醫院血庫、干細胞儲存中心、科研院所生物樣品儲存中心等。
氣相液氮罐是生物樣本儲存的主要設備，依據1898年英國科學家杜瓦發明的真空夾套絕熱原理制造的，它科學地解決了液氮貯存時容器由于熱對流、傳導和輻射引起的液氮大量蒸發損失的難題。隨著科學技術的發展和人類社會的進步，高真空多層絕熱技術及其新材料、新工藝被采用，使液氮罐具備了優良的絕熱性能，可將其保存的液氮（－196℃）的自然蒸發損失降到最低，因此，液氮罐產品被廣泛運用在畜牧業、醫療及科研、機械加工等領域。以液氮作為致冷劑，保存動物精液、器官、菌種和其它生物樣本，以及金屬材料的深冷處理、精密零件的深冷裝配。
YDD-850氣相液氮罐與普通液相液氮罐優劣對比：
對于大規模使用液氮生物容器的單位，傳統的人工操作方式存在以下缺點：
1.人工添加液氮，勞動強度大；
2.樣品儲存分散，管理不方便；
3.頻繁開蓋加液使容器內溫度產生較大的波動，可能導致部分儲存樣品受損；
4.由于頻繁添加液氮，可能引起操作環境氧氣濃度過低的安全隱患。
系統方案
氣相液氮罐生物樣本庫系統由補液系統或低溫管道供液系統提供補液，代替人工操作。系統功能
（1）利用杜瓦瓶獨立供液或者采用低溫管道連接液氮儲槽集中供液。
（2）當樣本儲存罐內液氮量低于設定值時，自動開啟電磁閥補液，當液位達到指定高度時，電磁閥關閉停止加液。
（3）每個樣本儲存罐都裝有智能液氮容器監控管理系統，自動測量生物樣本的溫度，并控制容器內的液氮液位。
（4）每個樣本儲存罐配置的智能液氮容器監控管理系統都具有數據記憶、Modbus RS485通訊協議、溫度、液位、閥門開關狀態、超限報警、開蓋報警、故障報警等功能，儀器面板采用觸摸屏，以圖表形式顯示各項參數。同時獨立傳輸信號到控制中心，通過微機監控其使用狀況。
（5）每個樣本儲存罐內儲存的樣本可以采用條碼掃描槍采集數據，直接傳輸?shù)街悄芤旱萜鞅O(jiān)控儀器。同時可傳輸信號到監控室控制中心，通過微機遠程監控其使用狀況。
（6）可利用微機自動或手動遠程控制低溫電磁閥，實現低液位自動補充液氮，高液位自動停止。
（7）可建立公司內部局域網，使每個監測部門都能觀察儲存狀況。
（8）可以利用微機實現手機短信報警功能，確保遠程監測。
（9）每隔10秒自動偱檢和斷電報警功能，確保測控準確、可靠，性能穩定。
（10）Windows操作系統，圖形化人機界面，操作簡單。
（11）氣相液氮罐采用高真空多層絕熱設計，容器靜態液氮日蒸發損失率低，運行成本低。且提供不低于三年在真空質量保證。
（12）冷凍管理區域可配備全自動低氧報警系統，多點監測氧氣濃度，超標時自動報警并自動開啟風機抽風，防止操作人員在氧氣濃度過低時進行操作，確保操作人員的安全。安全特別說明
2、使用氣相液氮罐時必須打開門窗，使空氣對流，確保通風良好，揮發的液氮可能導致小范圍缺氧，造成輕微窒息而影響人身安全！
3、和氣相液氮罐連接的管路必須牢固，杜絕液氮跑、冒、漏、滴、濺等現象的發生以確保操作者的安全！
4、氣相液氮罐停止使用后，必須將進液閥門關閉并切斷電源！
5、必須使用安全合格的帶接地的三孔電源插座，確保接地正確、可靠，以保證人身安全！
6、氣相液氮罐使用環境必須遠離熱源、易燃品、易腐蝕性氣體、強磁場、粉塵和油污嚴重的場所！
7、從氣相液氮罐內取出凍品時一定要戴手套，防止凍傷的發生！
一 技術參數：
| 型號 | YDD-850氣相液氮罐 |
| 罐體參數 | |
| 托盤底部液氮量(L) | 135 |
| 樣本儲存空間容積(L) | 694 |
| 罐體幾何容積(L) | 959 |
| 罐體有效容積(L) | 890 |
| 罐體口徑 | 465 |
| 內部有效高度 | 773 |
| 罐體外徑 | 1190 |
| 罐體總高 | 1559 |
| 罐體空重 | 441 |
| 罐體操作高度 | 980 |
| 滿載總重量(KG) | 1160 |
| 門寬要求小于mm | 1210 |
| 日蒸發率% | 0.85% （1.14L） |
| 電源電壓 | 220VAC、24VDC |
| 2ml內旋式凍存管最大存儲數量 | |
| 1.2、1.8、2ml內旋式凍存管數量 | 42900 |
| 5×5方提桶數量 | 32 |
| 10×10方提桶數量 | 4 |
| 5×5盒子數量 | 52 |
| 10×10盒子數量 | 416 |
| 方提桶層數 | 13 |
產品特性：
① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
? 產品符合CE質量認證；

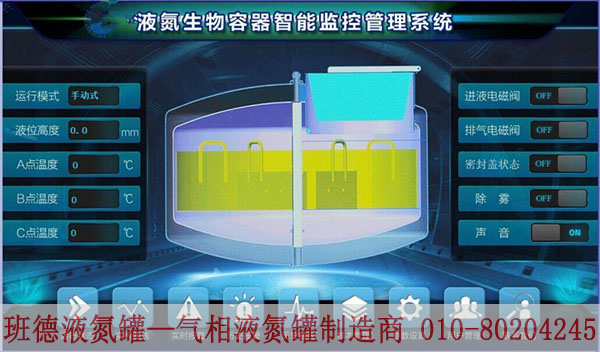

氣相液氮罐的智能化控制
(1)智能化的控制
自動、手動啟動/停止補充液氮功能
補液電磁閥控制保護功能
安全補液功能
(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時
激發。

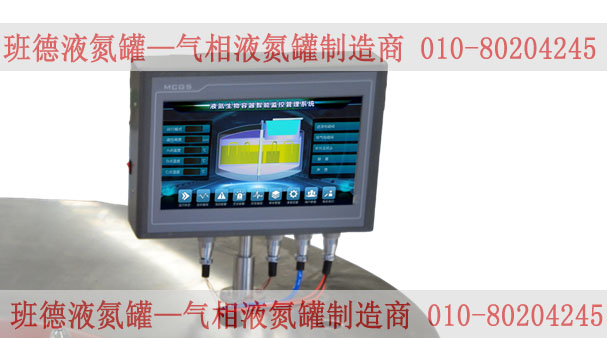

(4)方便的操作顯示
10寸高分辨率液晶屏觸摸屏顯示操作。
具備留言薄功能，能提示接班者查看上一班人員留言提示等;
(5)通信功能
標準的MODBUS協議。
提供1路獨立RS-485接口和以太網接口。
配備監控中心計算機軟件，實現集中監控所有生物容器。
(6)特殊功能
一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣。

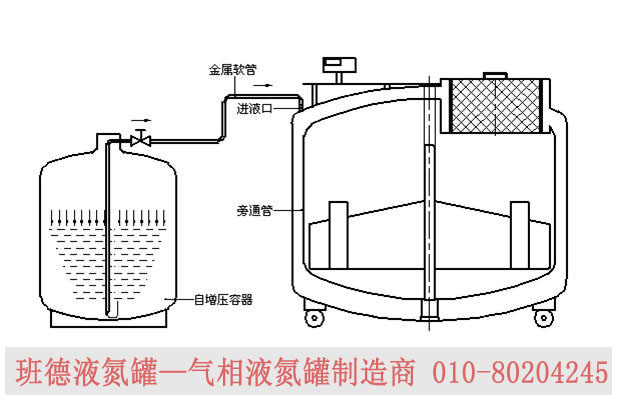

氣相液氮罐供應系統
液氮補給罐是利用管內少量液氮氣化產生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
補給罐與氣相液氮罐之間采用法蘭真空軟管柔性連接
數據管理系統
數據管理系統主要特點：
(1)核心關鍵數據保存不低于25年。
(2)可方便接入其它類型數據監控系統。
(3)多重數據安全保護系統。
1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
2、軟件：系統軟件由三大模塊組成：
1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
3、安全監控。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。

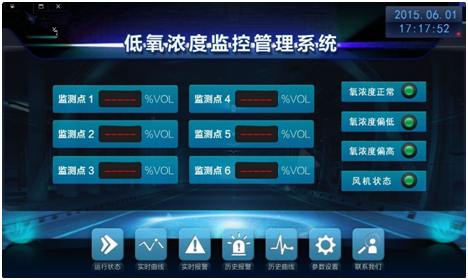

低氧濃度監控方案
- 系統介紹：本系統是專為液氮庫氧濃度監測與控制設計，系統實時采集庫 內氧氣濃度；當氧氣濃度超過設置（高限或低限）換氣風機將自動/ 手動啟動控制器并報警；控制箱與傳感器探頭將實時顯示測量值與狀 態，且系統實現遠程查看并儲存打印記錄。
系統硬件技術參數：
1. 智能控制儀器設備 檢測氣體 : 氧氣
報警設定 : 一級濃度報警點 程序設定
二級濃度報警點 程序設定 報警方式 : 聲光報警
報警音量 : > 120 分貝
報警輸出 : 無源接點 , 容量 AC220v 5A 環境溫度 : -10℃ ～ 50℃
環境濕度 : < 90% 無結露 電源 : AC220V,50HZ <4W
報警記錄存儲量：500 條
安裝：膨脹螺栓固定于墻/柱
2. 模塊化的智能氣體探測器
測量范圍：0-25%VOL
顯示誤差：5% F.S
響應時間：T90<20s
顯示方式：LED 數碼管顯示 或 LCD 液晶顯示
報警輸出：無源開關量輸出，容量 AC 220V 2A
信號輸出：標準 4-20mA 信號
RS485 隔離數字信號
工作環境：-30℃～+50℃；
濕度＜90%RH 無結露
工作電壓：DC24V ±15%
防爆等級：ExdⅡCT6
防護等級：IP66
安裝：膨脹螺栓固定于墻/柱
3. 便攜式氧氣檢測報警儀
便攜式氧氣檢測報警儀是用于未安裝氧 氣探頭區域或停電時的應急設備，儀器有聲、 光、振動三重報警，有效保證工作人員的生 命安全。
顯 示：STN 超大中文液晶顯示
校 準：簡單的自動歸零與標定程序 靈 敏 度：1ppm 或 1％LEL
報警方式：聲、光、振動三級報警
電 池： DC3.6V 1200mAh 可充電鋰離子電池
尺寸重量：102mm×56mm×26mm 120g（含電池和鱷魚夾） 被測氣體：O2
測量范圍：0-25%VOL 最大量程：30%VOL
誤 差：小于0.1％ 響應時間：20 秒
4. 換氣風機 用戶自備
5. 新風源
6. 臺式電腦 用戶自備
三、使用
1. 近傳輸啟動系統電源；控制箱與探頭 均有顯示為正常。在控制箱上可觀 察到系統運行狀態。控制箱已經設 置到位使用時用戶一般只需操作 電源開關即可無需 其他復雜設置。
2. 遠程傳輸
a) 連接系統遠程傳輸功能可在辦公區的 485 通訊接口上連接電腦，觀察到本 系統實際狀態并儲存、打印報警記錄。
b) 軟件直接點擊低氧濃度監控管路系統;按鈕進如；該界面 上可查看到系統運行實際狀態并儲存、打印報警記錄。
大型氣相液氮罐第一代凍存架管理系統
第一代凍存架管理系統由掃碼打印設備+存儲器+PC機組成。
便攜式掃碼打印設備具備大屏幕+按鍵輸入+標簽打印功能。便捷輸入樣本數據，快速完成大量標簽打印輸出。入庫監測，和快速出庫監測，出入庫數據及庫內樣本量數控存儲在設備內的內存卡內。內存卡可插入電腦，便于隨時調閱庫內出入庫數據，掌握樣本庫動態數據。
單個凍存管及凍存盒如有特殊需要的也可以單獨貼標簽控制出入庫流動方向。
操作流程：樣本資料和入庫日期由便攜式掃碼打印設備編寫輸入并打印出條碼，貼在凍存架上，掃碼入庫，出庫時，用便攜式掃碼設備掃碼，即可見該凍存架的所有信息，樣本名稱（中英文皆可）編號，入庫日期，可編輯的其他信息等。
五年真空質保。
